Štruktúra stroja na strihanie laserom a analýza pracovného princípu

Laserové strihové stroje sú efektívne nástroje na rezanie široko používané v modernej výrobe, najmä na spracovanie kovov, nekov a rôznych materiálov. Vďaka presnému konštrukčnému dizajnu a výkonnej funkčnosti môžu tieto stroje dokončiť zložité rezacie úlohy s vysokou presnosťou a rýchlosťou. Tento článok poskytne hĺbkovú analýzu hlavných komponentov laserového strihového stroja a ich funkcií a princípov.

1. Hlavné komponenty laserového strihového stroja

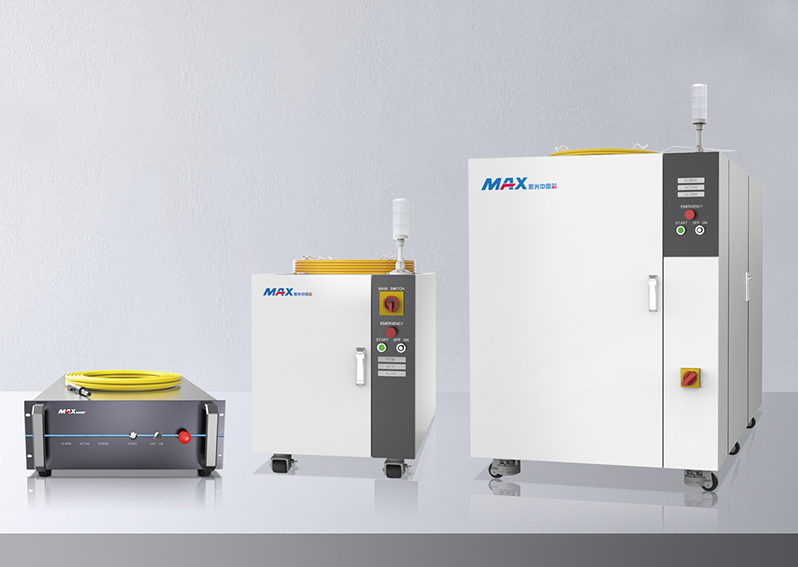

Laserový generátor

Funkcia: Laserový generátor je základnou súčasťou laserového strihového stroja, ktorý je zodpovedný za výrobu vysokoenergetických laserových lúčov.

Princíp: Laserový generátor emituje s vysokou intenzitou, monochromatické laserové lúče cez laserové médium (ako je plyn, tuhá látka alebo polovodič) pod pôsobením zdroja excitácie. Bežné typy laserov používaných v strihach laserových rezov zahŕňajú lasery CO2 a vláknité lasery.

Optický systém

Funkcia: Optický systém je zodpovedný za vysielanie laserového lúča z laserového generátora do reznej hlavy a na úpravu zaostrenia a kvality lúča laserom.

Princíp: Optický systém zvyčajne obsahuje zrkadlá, šošovky a optické vlákna. Laserový lúč je vedený a sústredenými týmito komponentmi, aby sa zabezpečilo presné umiestnenie a koncentráciu lasera. Vláknové strihové stroje používajú optické vlákna na priame prenos lasera do reznej hlavy, zatiaľ čo strihové stroje CO2 používajú zrkadlá na prenos lasera do reznej plochy.

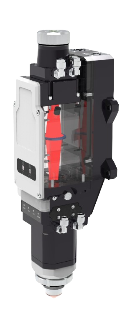

Rezacia hlava

Funkcia: Rezacia hlava pôsobí ako „nástroj“ strihacieho stroja laserom a zaostruje laserový lúč na povrch obrobku a zároveň reguluje smer prietoku plynu.

Princíp: Rezová hlava obsahuje šošovky a zaostrovacie zrkadlá na zaostrenie laserového lúča na rezanie plochy obrobku. Rezacia hlava je navyše vybavená pomocnou plynovou dýzou, ktorá odfúkne roztavený kov, aby sa zabezpečilo hladké rezanie a vysokú kvalitu.

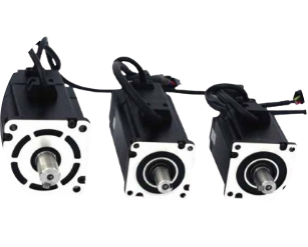

Pohybový systém

Funkcia: Pohybový systém umožňuje strihaniu lasera vykonávať presné dvojrozmerné alebo trojrozmerné rezné pohyby na povrchu obrobku.

Princíp: Pohybový systém pozostáva z hnacích motorov, koľajníc, servomotorov a komponentov presného prenosu. Prostredníctvom numerického riadiaceho systému (CNC) pohybový systém zaisťuje vysoký presný pohyb laserovej hlavy pozdĺž osí X, Y a Z, čím sa zaručuje presné zarovnanie reznej cesty a obrobku.

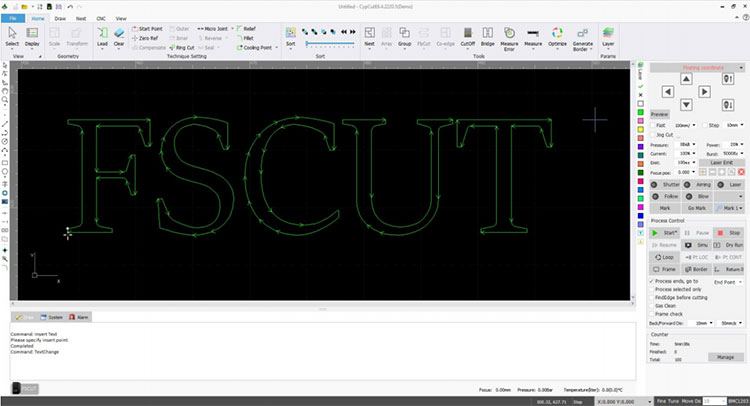

CNC riadiaci systém

Funkcia: Systém CNC je zodpovedný za celkové riadenie a plánovanie strihového stroja laserom, ktorý presne riadi každý detail procesu rezania.

Princíp: Systém CNC upravuje parametre, ako je laserový výkon, rýchlosť rezania, rýchlosť krmiva a zaostrenie na základe plánu alebo programu rezania vstupov, čím sa zabezpečuje plynulý proces rezania. Moderné stroje na rezanie laserom zvyčajne používajú pokročilé počítačové riadiace systémy a ponúkajú vysokú úroveň automatizácie.

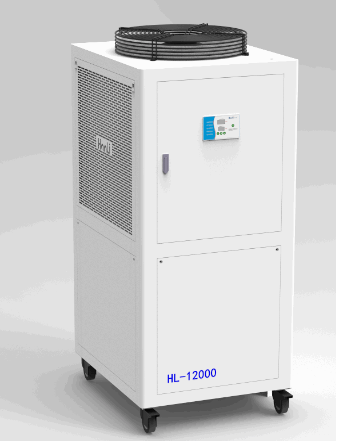

Chladiaci systém

Funkcia: Chladiaci systém zabraňuje prehriatiu kritických komponentov, ako je laserový generátor a rezná hlava počas vysoko výkonnej laserovej prevádzky, čím sa zabezpečuje stabilný výkon a presnosť stroja.

Princíp: Chladiaci systém využíva chladenie vody alebo vzduchu na reguláciu teploty kľúčových komponentov v reálnom čase, čím sa zabránilo hromadeniu tepla, čo by mohlo mať negatívny vplyv na výkon. Zvyčajne obsahuje nádrž na chladivo, čerpadlo a výmenník tepla.

Výfukový systém

Funkcia: Výfukový systém odstraňuje dym a škodlivé plyny generované počas procesu rezania, čím zabezpečuje čisté pracovné prostredie a správnu prevádzku stroja.

Princíp: Laserové rezanie vytvára značné množstvo dymu a škodlivých plynov. Výfukový systém využíva zariadenia na zber prachu a vetracie kanáliky na odstránenie týchto častíc z oblasti rezania, čím sa zabezpečí čisté a bezpečné pracovné prostredie.

2. Pracovný princíp laserového strihového stroja

Pracovný princíp laserového rezného stroja možno zhrnúť nasledovne: Laserový generátor produkuje vysoko výkonný laserový lúč, ktorý sa prenáša do reznej hlavy prostredníctvom optického systému. Rezacia hlava potom zaostruje laserový lúč na povrch obrobku. Vysoké teplo z lasera topí alebo odparuje materiál, zatiaľ čo pomocné plyny vyfúknu roztavený materiál a dokončuje presný rez.

Výhody rezania laserom:

Vysoká presnosť: Laserový lúč je mimoriadne jemný a umožňuje presnosť na úrovni mikrónu.

Vysokorýchlostné rezanie: Laserové rezanie ponúka vysoké rýchlosti rezania, najmä pre materiály tenkých plechov.

Bezkontaktné spracovanie: Laserové rezanie je bezkontaktný proces, ktorý sa vyhýba opotrebovaniu mechanických nástrojov.

Huawei laser

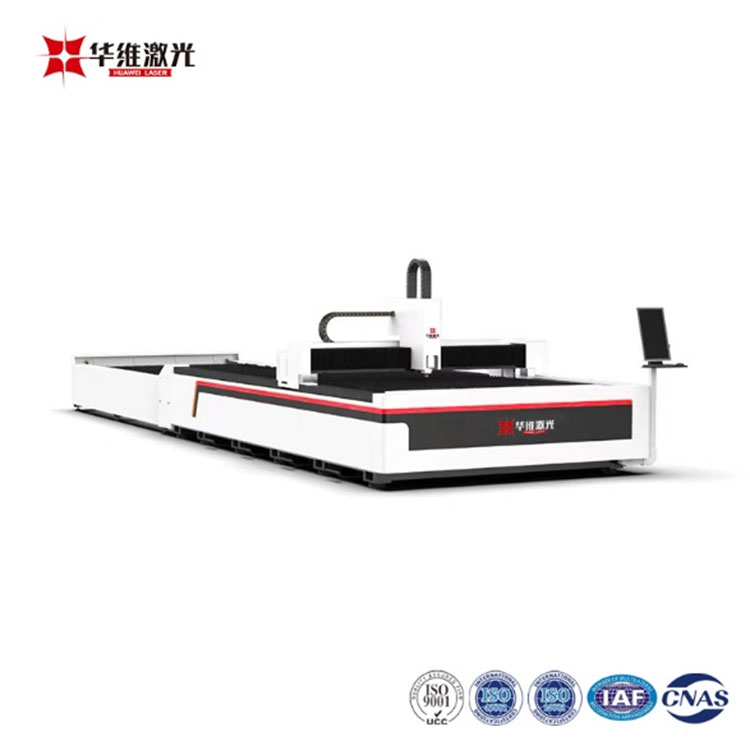

Ako popredný výrobca v priemysle laserových zariadení laserom Huawei využíva roky technologických inovácií a odborných znalostí, aby poskytla vysokoúčinné, stabilné a presné riešenia rezania laserom. Výber lasera Huawei znamená viac ako len získanie vysoko výkonného strihového stroja; Znamená to získanie spoľahlivého partnera, ktorý sa zaviazal podporovať vás počas celej vašej výrobnej cesty. S pokročilou technológiou a pozornými službami, Huawei Laser's30000W výstavný rezací stroj na vlákno-platformu Poskytnite mimoriadnu presnosť a rýchlosť a uspokojujú potreby rôznych odvetví.
